涡轮盘、叶片振动\强度\刚度分析

来源: 发布时间:2017-11-24

内容摘要:本项目进行了涡轮盘、叶片的强度、刚度、振动分析。分析的主要难点:1、网格设计2、复杂接触3、螺栓预紧力4、流场计算载荷施加(需要节点转化)温度场载荷\气动载荷5、材料非线性问题(考虑蠕变)

 本项目进行了涡轮盘、叶片的强度、刚度、振动分析。分析的主要难点:1、网格设计2、复杂接触3、螺栓预紧力4、流场计算载荷施加(需要节点转化)温度场载荷\气动载荷5、材料非线性问题(考虑蠕变)

网格模型

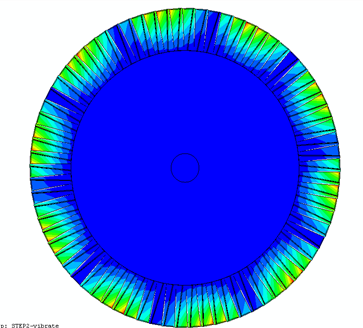

模态计算

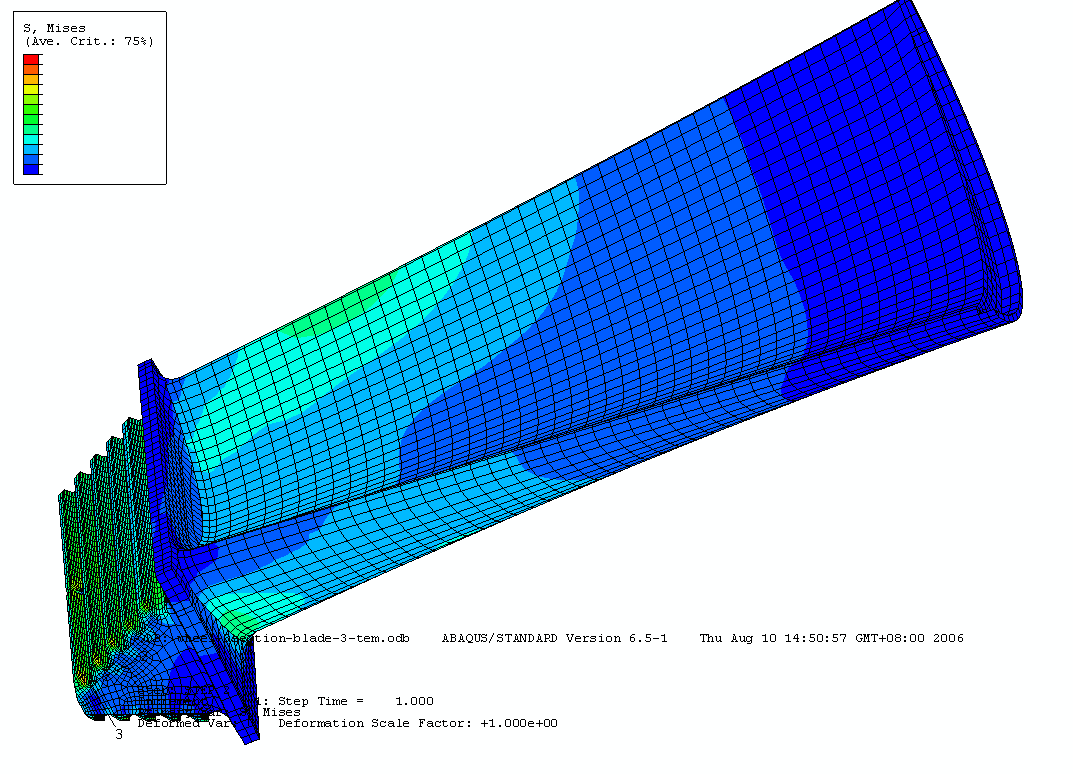

叶片应力
